Изоляционные прокладки для мощных транзисторов

В Германской Демократической Республике проведены исследования различных изоляционных материалов для использования в качестве изоляционных прокладок между мощными транзисторами и радиаторами. Такие материалы должны обладать высокой электрической прочностью, пластичностью и хорошей теплопроводностью.

Были опробованы  в работе алюминиевые пластинки толщиной больше 0,2 мм, которые в результате специальной химической обработки - элоксации, покрывались слоем окислов и не проводили ток.

Обработка пластины производилась следующим образом. Сначала пластину травили в 25% растворе щелочи NaOH при температуре +60 градусов Цельсия, затем промывали в проточной воде и, наконец, помещали в электролитическую ванну с 25% раствором серной кислоты при плотности тока через раствор 0,2 ампера на квадратный сантиметр и температуре +20 градусов Цельсия, с металлической пластиной на катоде и чистым алюминиевым листом на аноде.

При испытании на пробой в реальных условиях, то есть между транзистором и радиатором, в зависимости от качества обработки алюминиевых пластин, они выдерживали постоянные напряжения от 60 В до 110 В.

Изменение обратного тока коллектора с алюминиевыми "изоляторами" было несколько больше, чем в случае установки транзистора непосредственно на радиатор, и было наименьшим в сравнении с применением прокладок из пластмассы, слюды толщиной 0,1 мм, полиэтиленовой плёнки толщиной 0,08 и 0,03 мм.

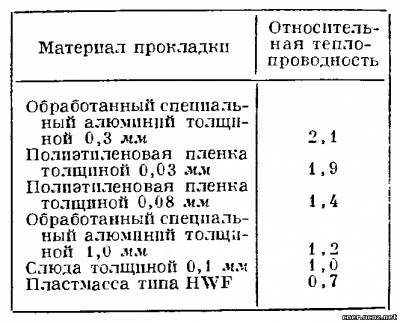

Вычисленная относительная теплопроводность всех названных материалов представлена в таблице. Выяснилось, что на теплопроводность алюминиевых "изоляторов" большое  влияние оказывают раковины в материале, возникающие при сильном травлении, так как находящийся там воздушный промежуток уменьшает теплопередачу.


Применение описанных алюминиевых пластин дает хорошие результаты и позволяет повысить мощность транзистора на 10-15%.

Менее качественным "изолятором" являются полиэтиленовые плёнки.

"Radio und Fernsehen", 1965, № 11
Источник публикации: ж. Радио, 1965, №5, с. 61.
